500-kW-Generatorsatz

Das 500-kW-Generatorset von Kecheng wird in China hergestellt. Der Kern der Einheit übernimmt den Cummins-Motor von Chongqing und Lille Der bürstenlose Semir-Generator sorgt in Kombination mit dem selbststartenden Steuerungssystem für hohe Zuverlässigkeit und Schnelligkeit Antwort. Die Stromversorgung wird automatisch innerhalb von 15 Sekunden gestartet, nachdem die Hauptstromversorgung unterbrochen wurde Die Standby-Leistung beträgt bis zu 500 kW. Dieses Produkt verfügt über ein integriertes Containerdesign, eine kompakte Struktur und ist einfach zu bedienen Bewegen und installieren und erfüllt die relevanten nationalen und internationalen Standards. Der Kraftstoffverbrauch ist dabei gering Betrieb und stabile Leistung, wodurch es besonders für Orte mit extrem hohen Anforderungen geeignet ist Kontinuität der Stromversorgung, beispielsweise in Krankenhäusern, Rechenzentren, Industrieparks und bei der Unterstützung von Großveranstaltungen.

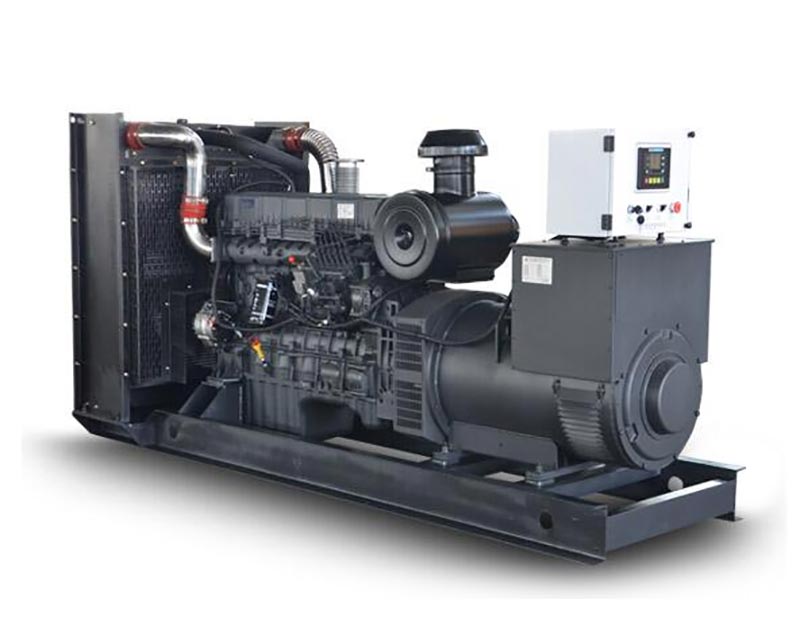

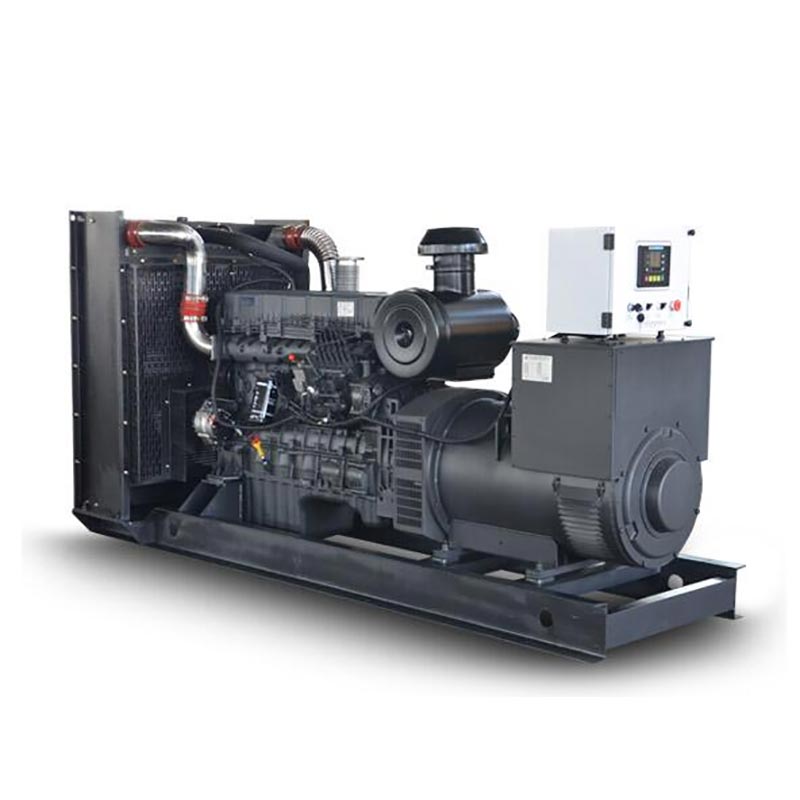

Aussehenszeichnung des 500-kW-Generatorsatzes von Kecheng

Kernvorteil

Analyse der Cummins-Motorleistung

Als Antriebskern der Einheit verfügt der Chongqing Cummins KTA19-G8-Motor über eine 6-Zylinder-Reihenanordnung mit Zylinderdurchmesser × Hub 159 mm × 159 mm, Hubraum 18,9 l und erreicht 575 kW Reserveleistung durch Turbolader-Ladeluftkühlung Technologie. Sein PT-Direkteinspritzsystem reduziert in Kombination mit einem elektronischen Regler den Kraftstoffverbrauch Der Verbrauch liegt bei nur 206 g/kWh (75 % Last), was 8 % weniger ist als bei vergleichbaren Modellen. Das Design von Der Zylinderblock aus hochfestem Gusseisen und die integrierte Kurbelwelle aus geschmiedetem Stahl gewährleisten eine umfassende Überholung Das Intervall beträgt mehr als 20.000 Stunden und ist für einen weiten Temperaturbereich von -20℃ bis 40℃ geeignet.

Technische Highlights der Leroy Somer Generatoren

Der bürstenlose Lillesemma-Generator (Schutzklasse IP23, Isolationsklasse H) übernimmt die automatische Spannungsregelung AVR System, Spannungsanpassungsrate im stationären Zustand ≤ ± 1 %, Wiederherstellungszeit der Übergangsspannung < 3 Sekunden, um Sicherheit zu gewährleisten Betrieb empfindlicher Lasten wie medizinische Geräte und Präzisionsinstrumente. Der Generator ist mit einem ausgestattet PMG-Permanentmagnet-Erregungssystem, das auch bei Schwankungen im Stromnetz eine stabile Leistung aufrechterhält. Die Der harmonische Koeffizient des Telefons THF beträgt weniger als 2 % und erfüllt damit die strengen Anforderungen an die Stromqualität von Kommunikationsbasisstationen usw.

Intelligentes Selbststartsystem

Der 500-kW-Dieselgenerator ist mit einem chinesischen Flüssigkristall-LCD-Steuerungssystem ausgestattet und unterstützt ATS Duale Stromversorgungsumschaltung und verfügt über eine dreifache Netzunterspannungserkennung (Reaktionszeit < 0,5 Sekunden). Startwiederholungslogik und Selbstdiagnose von Fehlern. Das 24-V-DC-Startsystem in Kombination mit dem Wassermantel Heizgerät erreicht eine Starterfolgsrate von 99 % in einer Umgebung von -15 °C. Das Fernüberwachungsmodul kann 16 hochladen Betriebsparameter wie Spannung, Frequenz und Öldruck in Echtzeit und unterstützen den Datenzugriff zwischen mobile APP und PC.

Technischer Parameter

Generatorfunktionen

Highlights der Tragwerksplanung

• Modularer Aufbau: Motor, Generator und Steuerung sind über stoßdämpfende Polster flexibel miteinander verbunden Reduzieren Sie die Vibrationsübertragung (Amplitude ≤ 0,3 mm) und verlängern Sie die Lebensdauer der Ausrüstung.

- Geräuscharme Optimierung: Durch den Einsatz einer doppellagigen Schallschutzhülle (Innenschicht aus schallabsorbierender Baumwolle +). Außenschicht aus Stahlblech), kombiniert mit einem Impedanz-Verbundschalldämpfer, kann der Lärm auf 75 dB reduziert werden (a optional ist ein Schallschutzbox-Modul erforderlich).

-Wartungskomfort: Der Ölfilter, der Kraftstofffilter und andere gefährdete Teile des Motors sind zentral angeordnet. Bei der täglichen Wartung ist keine Demontage von Peripheriekomponenten erforderlich, wodurch 50 % der Wartungszeit eingespart werden.

Anpassungsfähigkeit an die Umwelt

Das Gerät hat den Schimmelpilztest GB/T 2423.16 (Klasse ≤2) und den seismischen Festigkeitstest (Horizontalbeschleunigung 0,2 g) bestanden. und kann über einen langen Zeitraum in einer Umgebung mit einer Höhe von ≤1000 m und einer relativen Luftfeuchtigkeit von ≤90 % betrieben werden (Nr Kondensation). Das Kraftstoffsystem ist mit 0#-Diesel (Sommer) und -10#-Diesel (Winter) kompatibel und ist ausgestattet mit ein Öl-Wasser-Abscheider (mit einer Filtergenauigkeit von 10 μm), um die Zuverlässigkeit in Bereichen mit stark schwefelhaltigem Kraftstoff zu gewährleisten Inhalt.

Verwendungsmethode

Prüfvorgang vor der Inbetriebnahme

• Kraftstoffsystem: Überprüfen Sie, ob der Kraftstoffstand im Kraftstofftank ≥30 % beträgt, öffnen Sie das Kraftstoffventil und entfernen Sie die gesamte Luft aus dem Kraftstoffsystem (Kraftstoffpumpe mit der Hand betätigen, bis der Widerstand zunimmt). - Elektrisches System: Batteriespannung ≥24V, Das Bedienfeld zeigt den Status „Standby“ an und der Not-Aus-Taster ist zurückgesetzt. - Mechanische Inspektion: Die Der Ölstand sollte zwischen der H/L-Markierung am Ölmessstab liegen, der Kühlmittelstand sollte zwei Drittel der Ausdehnung erreichen Tank und die Spannung des Lüfterriemens sollte so sein, dass die Durchbiegung der Presse 10-15 mm beträgt.

Schritte zum Startvorgang

• Automatikmodus: Drehen Sie den Bedienfeldknopf auf „Automatisch“, und das System wechselt in die Netzstromüberwachung Staat. Es startet automatisch, wenn die Netzstromversorgung unterbrochen wird (die ATS-Umschaltzeit ist erfolgreich). der Start dauert weniger als 10 Sekunden).

- Manueller Modus: Halten Sie die „Start“-Taste 3 Sekunden lang gedrückt. Sobald die Drehzahl auf 1500 U/min steigt und die Spannung ansteigt stabilisiert, schließen Sie den Ausgangsschutzschalter (achten Sie darauf, dass der Frequenzmesser 50 ± 0,5 Hz anzeigt).

- Ladeanforderungen: Nach dem Start 3 Minuten lang im Leerlauf laufen (Öldruck ≥0,3 MPa) und die Last schrittweise auf erhöhen 50 % und kann nach 10 Minuten Laufzeit auf Volllast gesteigert werden.

Spezifikation für den Abschaltvorgang

• Normales Abschalten: Nehmen Sie zunächst die Last ab und lassen Sie den Motor 5 Minuten lang im Leerlauf laufen (um ein Auslaufen des Turboladers zu verhindern). Überhitzung), drücken Sie die „Stop“-Taste und schließen Sie dann das Kraftstoffventil, nachdem die Geschwindigkeit auf 0 gesunken ist.

- Notstopp: Wenn der Öldruck weniger als 0,2 MPa beträgt, liegt die Wassertemperatur über 105 °C oder anormal Sollten Geräusche auftreten, betätigen Sie sofort den roten Not-Aus-Knopf. Nach dem Vorfall muss der Fehler vorher überprüft werden Neustart.

- Langfristige Abschaltung: Einmal pro Woche starten (30 Minuten laufen lassen), monatlich den Batterieelektrolyt austauschen (falls vorhanden). Die Umgebungsfeuchtigkeit beträgt mehr als 75 % und dem Kraftstofftank Konservierungsmittel hinzufügen.

Vorsichtsmaßnahmen

Umweltanforderungen

• Installationsort: Der Abstand zwischen dem Gerät und der Wand sollte nicht weniger als 1,5 m betragen, und die Luftfläche sollte mindestens 1,5 m betragen Der Einlass sollte nicht weniger als 2,5㎡ betragen, um die Zirkulation kalter Luft zu gewährleisten (pro kW ist ein Luftvolumen von 3 m³/min erforderlich). der Macht).

- Emissionsanforderungen: Das Abgasrohr muss mit einer Regenkappe ausgestattet sein. Die Neigung des horizontalen Abschnitts sollte nicht weniger als 3° betragen. Der Auslass sollte vom Lufteinlass ferngehalten werden (Abstand von mehr als 5 Metern). verhindern den Rückstrom von Abgasen.

- Brandschutzbestimmungen: Der Computerraum ist mit 2 8-kg-Trockenpulver-Feuerlöschern ausgestattet. Die Entfernung zwischen Öltank und Gerät sollte mehr als 1 m betragen. Der Boden sollte behandelt werden, um das Austreten von Öl zu verhindern (dies ist der Fall). empfohlen, eine Epoxidharzbeschichtung zu verwenden).

Wartungszyklus

Sicherheitswarnung

Es ist strengstens verboten, das Geländer während des Betriebs zu öffnen. Die Oberflächentemperatur des Generatorenddeckels kann 120℃ erreichen, was zu Verbrennungen führen kann. Vor Wartungsarbeiten muss der Hauptschutzschalter ausgeschaltet und ein „Do Das Schild „Nicht in der Nähe“ hing. Die Entladezeit des Kondensators sollte nicht weniger als 5 Minuten betragen. Während der Gewittersaison ist die Der Erdungswiderstand sollte auf ≤4 Ω geprüft werden und die Betriebsspannung des Blitzableiters sollte auf eingestellt werden 420V (Netzspannung).

Anwendungsfall

Der 500-kW-Generatorsatz von Kecheng hat Schlüsselprojekte wie das automatisierte Terminal des Qingdao-Hafens (zukünftig) bedient Inbetriebnahme im Jahr 2023) und das Notstromversorgungssystem des Qilu-Krankenhauses (Installation im Jahr 2024). Während der Während der Sommer-Stromrationierungsperiode in Weifang im Jahr 2024 hat ein bestimmtes Chemieunternehmen diese Einheit eingeführt, um dies sicherzustellen Kontinuierlicher Betrieb wichtiger Produktionslinien. Es lieferte insgesamt 1.260 Stunden lang Strom, mit einer durchschnittlichen Durchschnittszeit zwischen Ausfällen von 480 Stunden. Der Kraftstoffverbrauch konnte im Vergleich zur gleichen Antriebsmarke um 1,2 Tonnen gesenkt werden.
